Может кому пригодится) все привет кстати!
Периодически меня посещала мысль о подсветке рукоятки кпп. Вроде все просто, но геркон этот…как же проводку кинуть через него и тут придумалось нижеследующее.

Что я сделал:

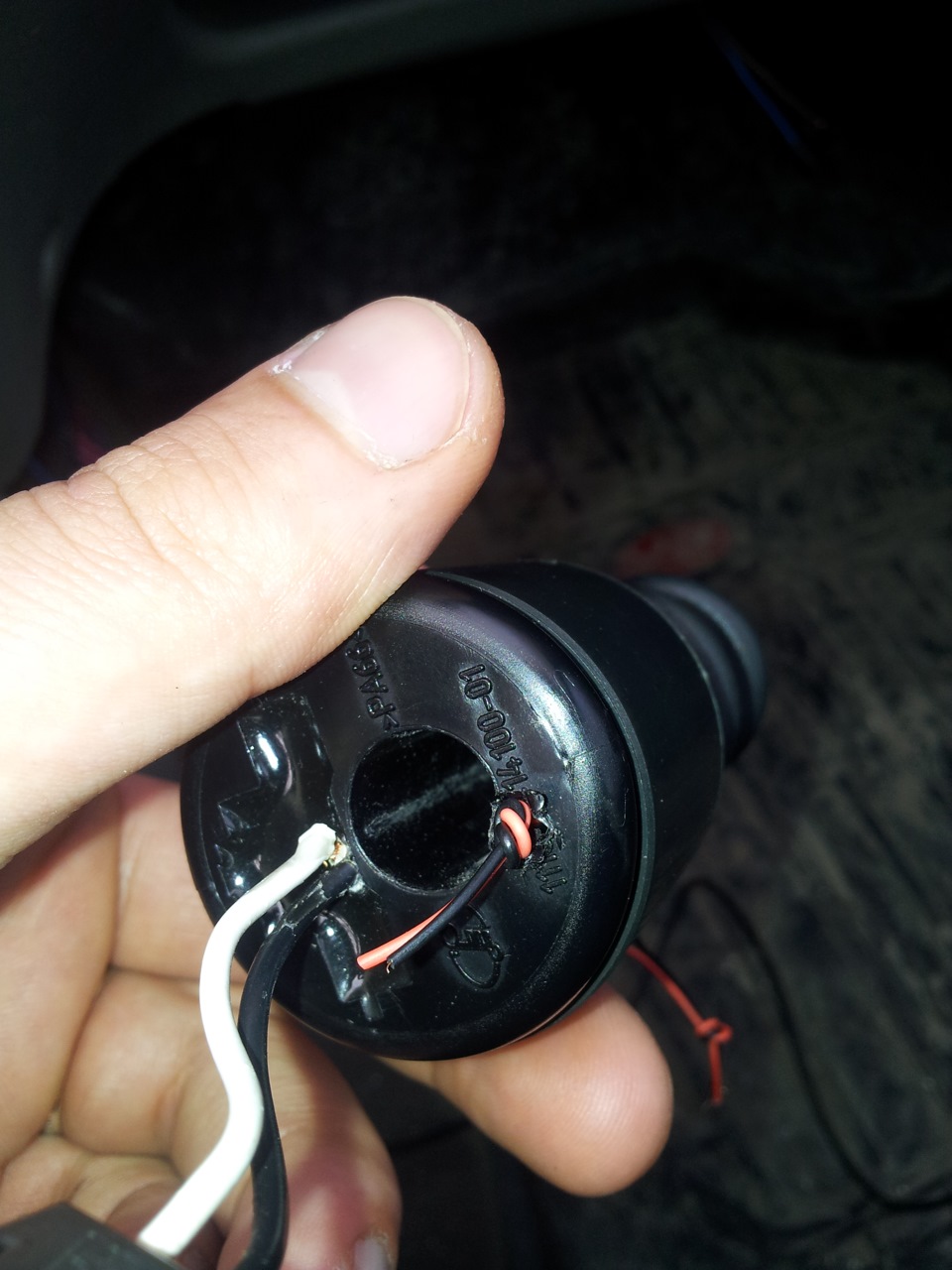

просверлил 2 отверстия в блокираторе соленоида задней передачи (геркон)

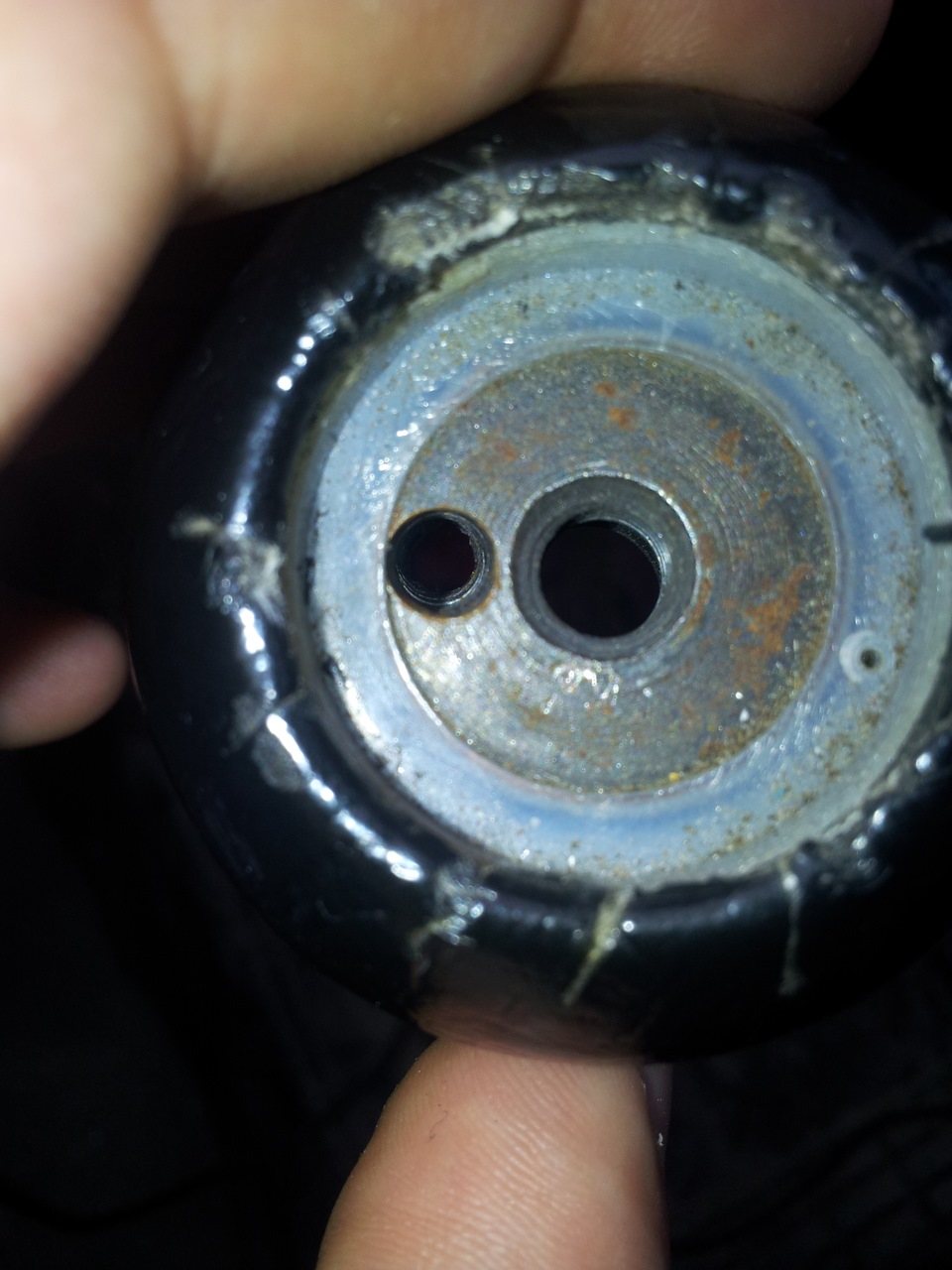

1 сквозное отверстие в рукоятке кпп (использовал сверло по металлу пятерку) и.

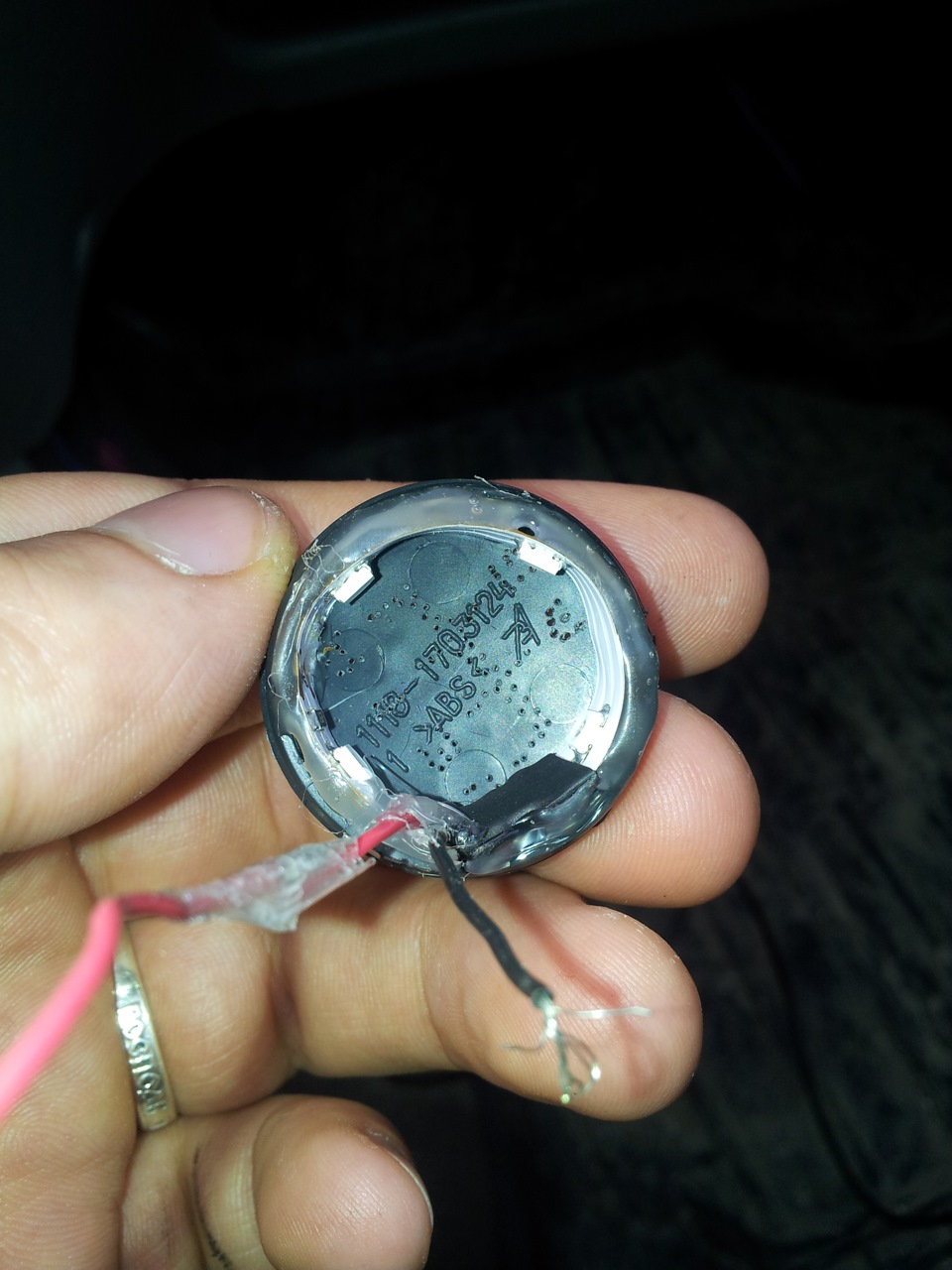

крышку рукоятки сделал светопроницаемой с помощью самодельной мини дрели и сверла 0.33 мм. Выбрал этот путь чтобы понять стоит ли вообще заморачиваться. Но в итоге получилось красиво, по моему. Немного погодя переделаю, сделав вставку из оргстекла.

Питание:
Запитался от прикуривателя. Плюс к белому проводу, минус к черному.
Важно! Если плюс к красному кинуть, то гореть будет все время, а так получается только при включенных габаритах.

Материалы:
Подсвечивается все куском диодной ленты с диодами 3528. 4 диода.
Термоклей для ее фиксации
2 метра тонкого провода
скрепка для продевания проводов в отверстия геркона
термоусадка и изолента

Путь проводки на словах:
Прикуриватель- входное отверстие геркона- выходное отверстие геркона- вверх по корпусу рукоятки геркона- резьба рычага кпп- входное отверстие рукоятки кпп- выходное отверстие рукоятки кпп- диоды.

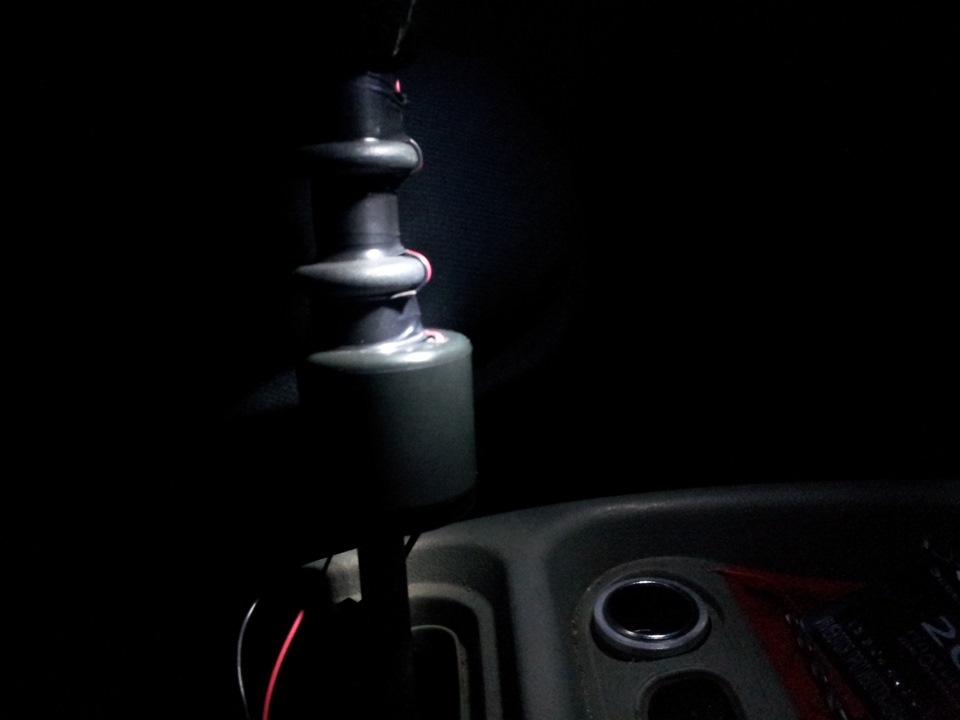

Где провод идет по корпусу геркона — временная фиксация изолентой (практически не заметно) в дальнейшем там будет перетяжка кожзамом, поэтому не различить будет что переделано что то. И вообще повернуты провода в сторону торпедо, их не видно.

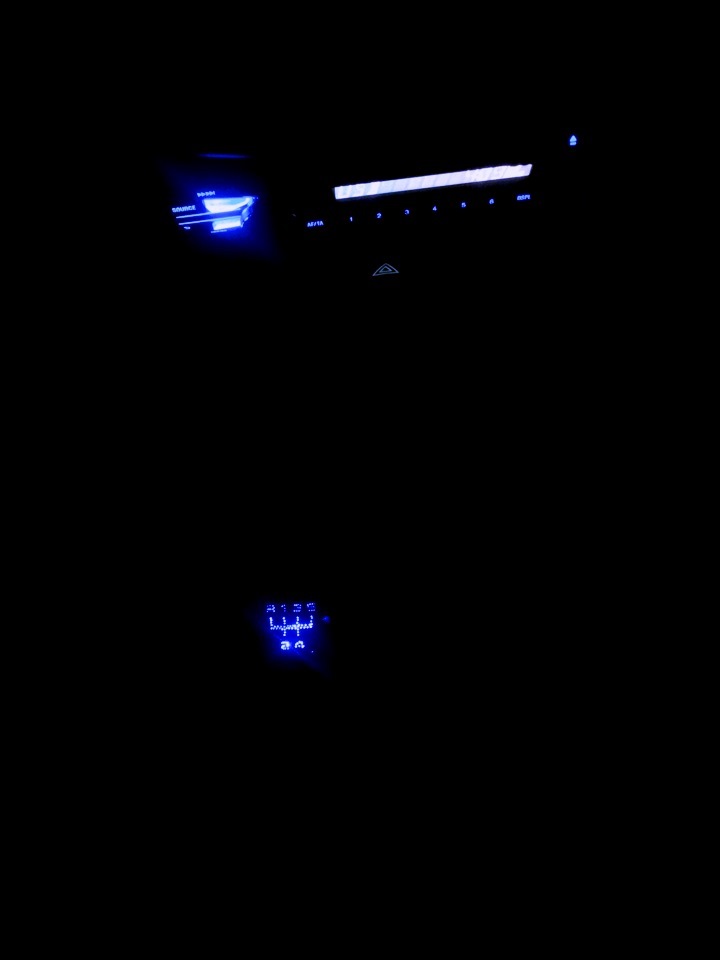

Работе кпп не мешает. От дороги не отвлекает. Как новогодняя елка не выглядит. По яркости как магнитола.
